10t/d污泥干化減量方案

Datetime:2018/9/15 7:47:21   Hits:2300



    眾所周知,隨著地球環境的惡化,尤其對于目前全球工業大發展的今天,使全人類不得不采取有效地方法和手段解決、消除目前存在的各種環境問題。我國為此也相繼出臺了一系列的環境保護法律和標準,以達到對污染的控制。而在三廢污染中,廢水首當其位,污水的排放、污泥的處理成為了環境綜合治理工作中的新難點、新挑戰,直接影響著環保的進程。

污泥種類繁多,成分復雜,有污水污泥、造紙污泥、電鍍污泥、制藥污泥等幾百個品種。其共同特性為含水大、粘性強、水分多、在烘干過程中易粘結成團、產生粘黏和粘壁的現象,使得烘干效率低、效果差。常州市中通干燥設備有限公司的KJG空心槳葉干燥機(污泥干燥機),針對污泥的這些特性,有效地做到了污泥的減量化、無害化、穩定化、資源提供化的效果,提供了污泥處理靈活、高效、安全、穩定的保證,使得污泥綜合利用的水平躍上了一個新臺階。公司備有試驗樣機,可供帶料試驗。

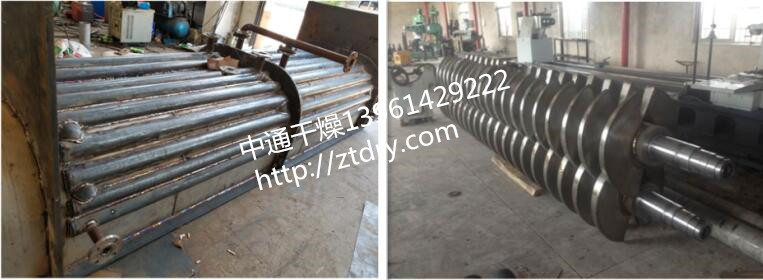

常州市中通干燥設備有限公司在吸收國內外先進技術的基礎上,進行改進、優化設計的空心槳葉干燥機,可對各種污泥進行間接加熱,快速蒸發水份完成干燥操作。設備中特殊的楔型攪拌傳熱槳葉,在交叉向外反轉時可有效提高熱利用效率,同時具有自清潔功能。



概述:空心軸上密集排列著楔型中空槳葉,熱介質經空心軸流經槳葉。單位有效容積內傳熱面積很大,熱介質溫度從-40℃到320℃,可以是水蒸汽,也可以是液體型:如熱水、導熱油等。間接傳導加熱,沒有攜帶空氣帶走熱量,熱量均用來加熱物料。熱量損失僅為通過器體保溫層向環境的散熱。楔型 槳葉傳熱面具有自清潔功能。物料顆粒與楔型面的相對運動產生洗刷作用,能夠洗刷掉楔型面上附著物料,使運轉中一直保持著清潔的傳熱面。槳葉干燥機的殼體為W型,殼體內一般安排二到四根空心攪拌軸。殼體有密封端蓋與上蓋,防止物料粉塵外泄及收集物料溶劑蒸汽。出料口處設置一擋扳,保證料位高度,使傳熱面被物料覆蓋而充分發揮作用。熱介質通過旋轉接頭,流經殼體夾套及空心攪拌軸,空心攪拌軸依據熱介質的類型而具有不同的內部結構,以保證******的傳熱效果。

特點:
● 槳葉干燥機能耗低:由于間接加熱,沒有大量攜帶空氣帶走熱量,干燥器外壁又設置 保溫層,對漿狀物料,蒸發1kg水僅需1.3kg水蒸汽。
● 槳葉干燥機系統造價低:?jiǎn)挝挥行莘e內擁有巨大的傳熱面,就縮短了處理時間,設備尺寸變小。就極大地減少了建筑面積及建筑空間。
● 處理物料范圍廣:使用不同熱介質,既可處理熱敏性物料,又可處理需高溫處理的物料。常用介質有:水蒸汽、導熱油、熱水、冷卻水等。既可連續操作也可間歇操作,可在很多領域應用。
● 環境污染小:不使用攜帶空氣,粉塵物料夾帶很少。物料溶劑蒸發量很小,便于處理。對有污染的物料或需回收溶劑的工況,可采用閉路循環。

● 操作費用低:該設備正常操作,僅1-2人/天。低速攪拌及合理的結構。磨損量小,維修費用很低。

● 操作穩定:由于楔型槳葉特殊的壓縮--膨脹攪拌作用,使物料顆粒充分與傳熱面接觸,在軸向區間內,物料的溫度、濕度、混合度梯度很小,從而保證了工藝的穩定性。更新加熱介面,與器身和槳葉接觸,被充分加熱,蒸發污泥所含的水分。同時污泥隨槳葉軸的旋轉成螺旋軌跡向出料口方向輸送,在輸送中繼續攪拌,使污泥中滲出的水分繼續蒸發,最后干燥均勻的合格產品由出料口排出。這款機型的主要優點在于能耗低、投資成本低、處理范圍廣、環境污染小、穩定性高、人工利用率低。作為一款新型、節能、環保、高效的污泥處理設備,它在眾多污泥處理企業的使用過程中,有著良好的口碑。特別是在國家政策的推動下,它的利用率在逐年不斷地增長,是緩解污泥產量和污泥處理能力滯后矛盾的一項有效措施裝備,相信在不久的將來,它的市場前景會更大,它將作為工業環保中的一把利器,為國家減排目標和水環境改善作出貢獻!

二、物料及設備參數

一)物料參數條件:

  1. 物料:污泥

  2. 初始水份:~85%

  3. 終水份:~25%

  4. 干燥溫度:~150℃

  5. 處理量:10t/24h

  6. 熱源:0.6MPa蒸汽

  7. 材質:接觸物料部分304,其余碳鋼

    二)選用設備型號及數據

  項 目            技術參數

KJG-40-00

工作形式

連  續

加熱方式

0.6MPa蒸汽

除塵形式

旋風分離器

傳熱面積

M2

40

工作容積

M3

2

傳熱效率

%

≥80

水份蒸發能力

H2Okg/h·m2

320~340

攪拌轉速

RPM

5~10

主電機

功率

Kw

22

減速機

型 號

ZSY

250

扭距力

N.m

12500

承受壓力

主 軸

Mpa

0.5

盤 管

0.8

旋風分離器

  號

SCQ

600

風

m/S

16~17

引風機



型號

9-19NO

4A

功率

kw

4

風量

m3/h

1800~2000

風壓

Pa

3800~4000

裝機功率

kw

28.2

荷載重量

T

15

設備蒸發能力視干燥溫度、物料特性、水份存在形式不同變化,上述數據為理論值。

三、制作參數及供貨范圍:

一)制作參數

1、熱風補充:翅片式蒸汽加熱器新風經加熱后進入主箱體,防止結露的同時提高干燥效率。

1.1型號名稱:SRL型鋁   數量:40m2

2、加斗:304

3、干燥主機:

3.1.1保溫:硅酸鋁/Q235

3.1主機上箱體: 304/δ=2mm

3.2下箱體主機內壁:304/δ=10mm

3.3主機下箱體盤管Q235/δ=8mm

3.4下箱體保溫厚:硅酸鋁/δ=60mm

3.5下箱體保溫封面:Q235/δ=1.5mm

3.6下箱體端面法蘭:Q235-A/δ=30mm/2件

3.7下箱體端蓋板:Q235-A/δ=20mm   2件

3.8填料座:45鋼 (填料: 20x20四氟盤根) 4件

3.8.1填料壓蓋: Q235-A    4件

3.9空心葉主軸:A3219*25mm304/δ=3mm   2支

3.9.1回水管:A3/φ76*10mm

3.10 熱源進出管路: Q235無縫管

3.11 葉片:304/δ=8mm

3.12 下料口:304/δ=6mm

3.12.1溢流板: 304/δ=10mm

3.13傳動齒輪:2只

3.14傳動鏈輪:2只

3.15旋轉接頭:2

3.16軸承座: A3焊接件   4

3.17主機支架:A3/16#槽鋼/噴防銹漆  1件

3.18出料系統:

3.18.1 型號名稱:LSJ-250

3.18.2 功率:2.2kw

3.18.3 材質:304/Q235

3.18.4附:進料管316L/1件;螺旋軸316L/1件;

         螺旋片304/1套

4、除塵回收系統

4.1引風管:Φ200mm

4.1.1材質:304/1套

4.1.2法蘭:Q235/δ=10mm

4.2 旋風分離器:304/δ=2mm

    蝶閥/料筒:304

4.3引風機:9-19-4A/2.2kw

5、控制系統:

5.1 控制柜:噴塑柜1臺

5.2 電器元件:正泰電器/1套

6、其他出廠資料:

6.1設備平立面布置圖;

6.2產品合格證書、設備使用說明書;

6.3電器控制原理圖

二)供貨范圍

序 號

名    稱

規格及材質

說

數 量

1

補充加熱器

Q235/鋁片

50m2

1組

2

進風連接管

Q235-A

含法蘭

1件

3

熱源進管

Q235-A

含法蘭

1套

4

冷凝水回管

Q235-A

含法蘭

1套

5

葉主軸

45#

Φ273*25mm

2支



304

δ=3mm

1件

6

葉片

304

δ=8mm

2組

7

下箱體內壁

304

δ=10

1臺

加熱盤管

Q235

δ=8mm

1套

保溫棉

硅酸鋁

δ=60mm

1件

封面板

Q235

δ=1.5mm

1件

8

主機上箱體

304

δ=3mm

1件

9

填料

Q235

組合件

4件

填料壓蓋

Q235

組合件

4件

10

旋轉接頭

Q235

組合件

2件

11

軸承座

Q235

組合件

4件

12

齒  輪

45#

組合件

2只

13

傳動電機

22kw-4

大中股份

1臺

14

圓柱齒輪減速機

ZSY-250

江蘇強星

1臺

15

鏈輪、鏈條

45#

組合件

1套

16

旋轉接頭

組合件

組合件

2件

17

溢流板

304

δ=10mm

1套

18

U型出料攪攏

304/Q235

2.2kw

1臺

19

清理閥門

304/Q235



1套

20

出料觀察視鏡

組合件

Φ200

2件

21

排風總管

316L

δ=2mm

1件

22

旋風分離器

316L

δ=2mm

1臺

23

引風機

Q235



4kw

24

煙囪管

Q235

δ=2mm

1件

25

控制柜

標準柜

按鈕式

1臺

變頻器

3kw/22kw

深圳易驅

2臺

低壓元件

組合件

正泰元件

1套

26

輔助材料

密封件、螺絲



1批



1. 電柜至所有電機間連接電纜需方自備;

2. 所有電機均采用江蘇大中產品;

3. 變頻器采用深圳易驅;

4. 低壓電器采用中國正泰;

5. 不銹鋼板材采用太鋼或張浦產品;

6. 槽鋼采用馬鋼產品;風機采用常州產品;

7. 貨到施工現場由需方負責卸車。

三)備品備件清單

1

密封墊

發泡橡膠

1件

2

旋轉接頭密封件

石墨環

2只
