80T/d污泥減量干化方案

一、產品介紹

  I、工作原理

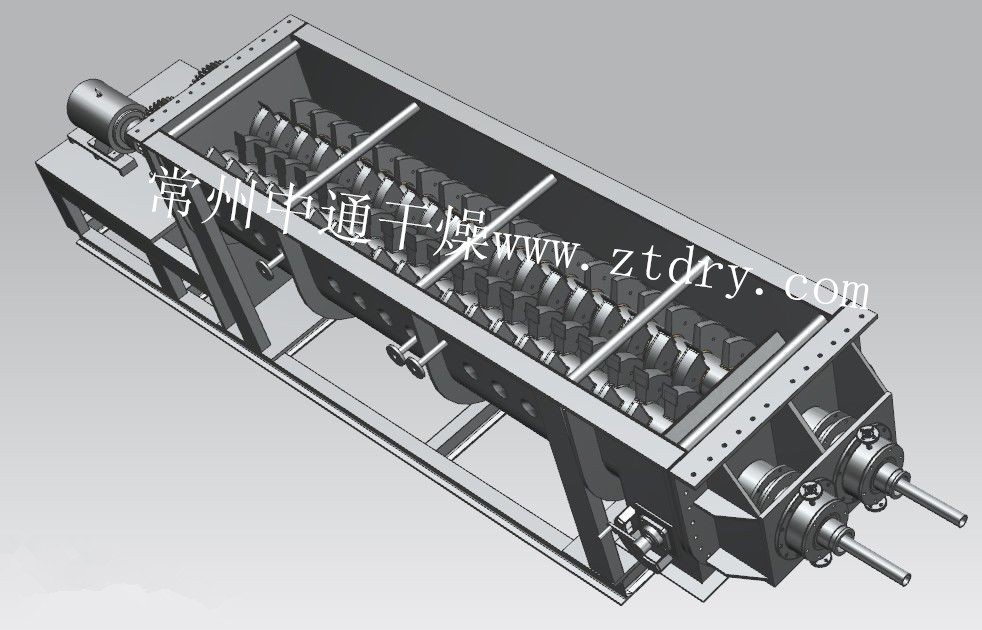

  空心軸上密集排列著楔型中空槳葉，熱介質經空心軸流經槳葉，單位有效容積內傳熱面積很大。傳熱介質通過旋轉接頭，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構，以保證******的傳熱效果。

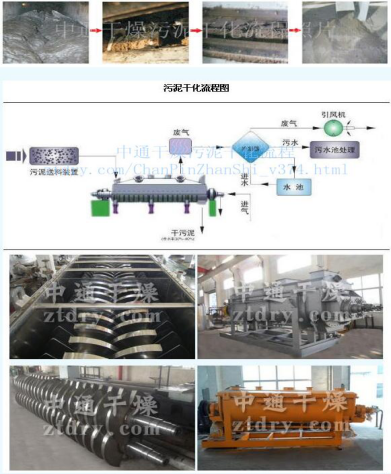

在槳葉及夾套通入蒸汽加熱的同時，出料口上部同時通入經過加熱后的干熱空氣進一步干燥，這樣大大增加了設備的干燥強度。蒸發出來的水份由尾氣帶出干燥機，經過旋風分離器過濾，將干燥后的細粉回收下來，濕空氣由引風機排出室外。

II、設備特性：

2 槳葉干燥機能耗低：由于間接加熱，沒有大量攜帶空氣帶走熱量，干燥器外壁又設置保溫層，故熱損失很小。

2 槳葉干燥機系統造價低：單位有效容積內擁有巨大的傳熱面，就縮短了處理時間。設備尺寸變小，減少了占地面積。

2 處理物料范圍廣：使用不同熱介質，既可處理熱敏性物料，又可處理需高溫處理的物料。

2 環境污染?。簲y帶空氣量很少，粉塵物料夾帶很少。

2 操作費用低。

2 操作穩定：由于楔型槳葉特殊的壓縮－膨脹攪拌作用，使物料顆粒充分與傳熱面積接觸，在軸向區間內，物料的溫度、濕度、混度及梯度都很小，從而保證了工藝的穩定性。

二、物料參數及選型

I、物料參數

 1、物料：污泥

 2、初含水份：75～80%

 3、終含水份：40%

 4、進料量：80t/d

 5、熱源：0.5～0.6MPa蒸汽

 6、干燥溫度：150℃

 7、材質：全碳鋼制作

II、設計計算過程

 1、進料量：3.334t/h

 2、水份蒸發量：2052～2223kgH2O/h

 3、蒸汽耗量：2668～2890kg/h

 4、裝機功率：70kw

 5、設備選型及參數

 5.1根據物料干燥要求，采用0.5MPa(151℃)蒸汽壓力，空心槳葉平均蒸發量9～10kgH2O/m²，需選用一臺KJG-220四軸空心槳葉干燥機，設計物料干燥停留時間140～160min。減速機選用KA157-37kw-4,速比9.7RPM。

濕空氣排量:6000m³/h，引風機選用9-26-5A/15kw。

 5.2一級旋風分離器選用CLT-700。

 5.3二級水沐除塵器選用SCQ-1200。

 5.4螺旋輸送機采用無軸形，Φ400mm/5.5kw。

三、設備參數及供貨范圍

一）設備參數：

說明：KJG-220槳葉干燥機采用旋風分離器收集尾氣帶走粉塵及部分冷凝水，尾氣采用水沐式除塵器處理。

1．無軸螺旋輸送機：Q235/5.5kw，L=9m

2. 進風管：Q235/2組

3．干燥主機：

3．1型號：KJG-220

3．2傳熱面積：220m²

3．3工作容積：11m³

3．4主機轉速：5-9rpm

3．5傳動電機功率：22kw-4/2臺，變頻調速

     減速機：KA157/9.7R.P.M

3．6主機上箱體: Q235/δ=3mm

3．7主機下箱體內壁：Q235/δ=14mm

3．8主機下箱體導流盤管：A3/δ=12mm

3．9保溫:巖棉/304/鉚釘形式

3．10法蘭:A3/δ40mm      2件

3．11端蓋板：A3/δ40mm   2件

3．12填料座:8件  45鋼   (填料: 20x20四氟盤根)

3．13填料壓蓋：8件  A3

3．14空心漿葉主軸：2件  A3φ426x25

3．15回流管:φ133x20 A3

3．16槳葉片：1套   Q235/12mm

3．17下料口：1件   400x2900

    螺旋輸送下料器：1件  Q235/φ350  4kw

    溢流板:  1件   10mm  Q235

3．18減速機：K157 1件

3．19傳動齒輪：4件

3．20旋轉接頭：2件

3．21軸承座:8件   A3焊接件

3．22主機支架：1件（[25#槽鋼/噴防銹柒

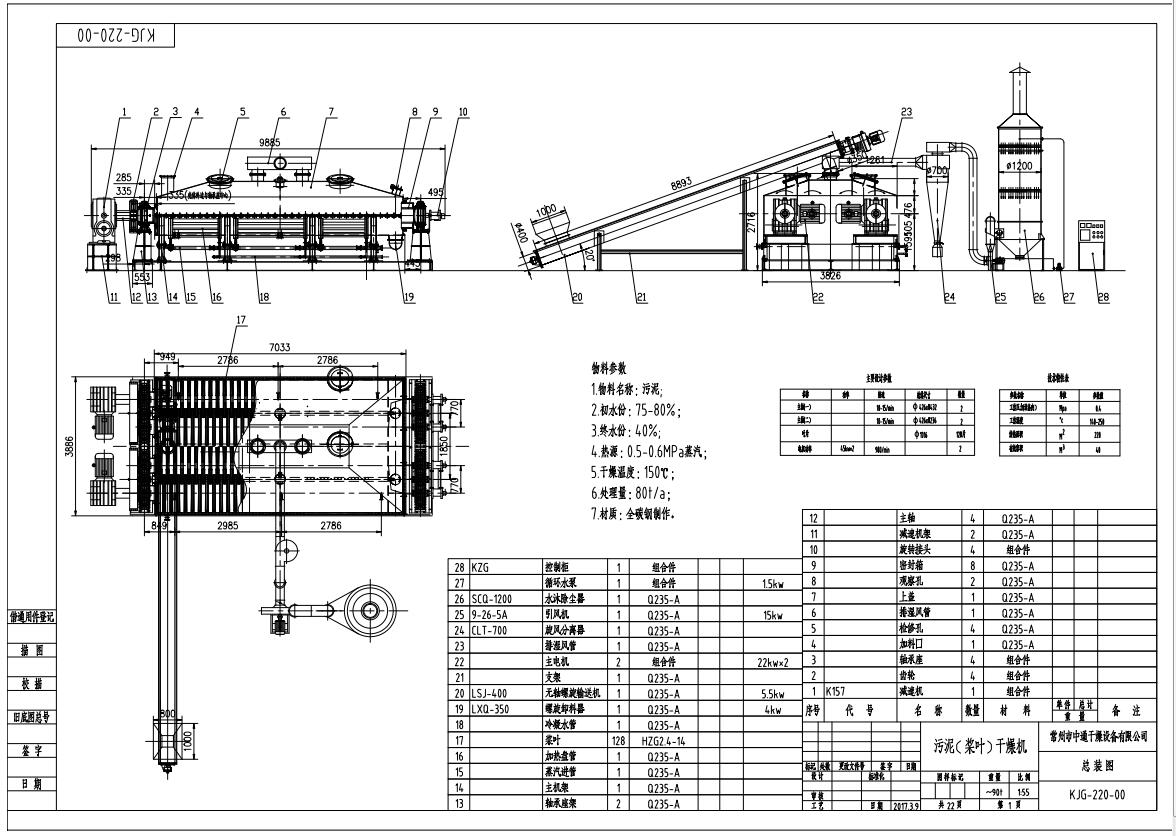

3．23主機箱內尺寸: 見圖紙

3．24主機外形尺寸：見圖紙

3．25排風總管：Q235/δ=3mm/1件

3. 26旋風分離器：CLT-700

     材質：Q235/δ=3mm

3. 27水沐除塵器：SCQ-1200/1件

     材質：Q235/δ=4mm

3. 28引風機：9-26-5A/15kw

     材質：Q235-A

3. 29排濕風管及煙囪：Q235/δ=2mm/各1件

3. 30控制柜：電器元件1套/變頻器1臺

4、其他資料：

  隨機軟件資料1套、產品合格證書、電器原理圖、設備使用說明書。

5、KJG-220槳葉干燥機主要設備清單

5、1年備品備件清單

四、需方義務

1．供電條件：電纜接至供方電控柜內，并提供電機間連接電纜；

2．供料要求: 物料輸送至供方設備；

3．供熱條件：熱源接送至供方設備熱源進口管道；

4．整套設備部件及材料運抵施工現場后由需方免費負責卸貨并妥善保管，若丟失由需方負責；

5．供方工程師進入施工現場指導需方工人作業時，需方免費負責提供吊裝、安裝設施并配備5名工作人員配合現場作業，并聽從供方人員指揮；

6．需方免費提供供方工作人員工作場所，并滿足工作所需的各種條件。

7．按供方圖紙要求在設備進場前完成地面水泥基礎。

六、資料交付

1、合同簽訂一周內設計并交付電子版設備基礎、布置圖紙；

2、合同簽訂生效后，供方組織生產制作。發貨時隨機向需方提供下列書面文本：

1) 配套電機及減速機合格證、使用說明書1份；

2) 風機合格證、使用說明書1份；

3) 旋轉接頭合格證、使用說明書1份；

4) 所有電器元件合格證及電器原理圖1份；

5) 電子版設備圖紙一份。

七、安裝調試和售后服務

1、空心槳葉干燥機組相關部件運達甲方施工現場后，需方應妥善保管。供方接到需方具備施工條件通知，于48小時內派2名技術人員到達現場，指導需方工人進行安裝作業，相關工作力爭在10日內完成。需方免費提供吊裝設備、水、電、氣及施工場地。

2、需方在設備具備帶料試車條件后，電話通知供方。供方接到通知后于48小時內派工程師1名到達現場指導需方工作人員進行設備試生產運行，調試工作在5日內完成，并對需方操作工人進行操作培訓，直至能夠獨立操作使用。此時為正式交付需方生產使用。

3、質量保證期：

   1）質量保證期為設備投入正常使用后12個月。

   2）質量保證期后，繼續向用戶提供及時、優質、價格優惠的技術服務和備品備件及易損件的供應。

   3）建立設備出廠檔案，派員定期電話回訪，免費提供技術支持。
