一、說明
本設備是顏料、染料專用帶式干燥機。適用于AS色酚、氧化鐵紅、鈦表藍、永固紫等物料的
干燥。該機節省能源、人工成本低，產量高，烘干效果好，熱效率高，操作方便。
二、工作原理

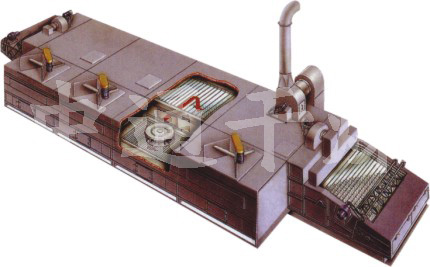

將要干燥的物料通過特殊的布料機構，均勻分布在網帶上，干燥時，從網帶和物料的上方和
下方強制輸入熱風，使被干燥的每個粒子表面都成為受熱面，增大物料與熱風的接觸面積顯著增
加導熱面積，使物料內部水份擴散。因此干燥效果極好，特別對于被干燥物料在增加適當?shù)念A備
成形后再進行的干燥，該系列干燥機具有較高的穩定性和高節能的優點。

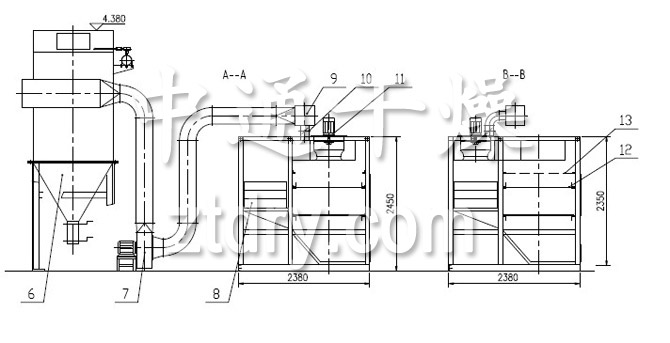

1. 擠條機 2. 鏈輪 3. 檢修門 4. 清理門
5. 減速機 6、脈沖布袋除塵器7、排濕風機 8. 蒸汽換熱器
9. 排濕風管 10. 風量調節閥 11. 循環風機12. 托輥 13. 均風板
注：如尾氣排放標準要求較高，建議選配水沫除塵器。
三、主要特點
可設定適宜的操作條件，根據通風方式相應的干燥狀態，可任意調節溫度、風量等操作條件。
自由調節加工后的水份。由于可以自由調節干燥裝置內的物料流量，停留時間，因此可任意設定加工后產品的含水量。
很少破壞形狀及灰塵分散。物料在干燥裝置內，是靜止狀態移動的，可幾乎不破壞產品的形狀，也無灰塵分散。
可使用各種傳送帶，根據干燥物料的不同，傳送帶除各種金屬絲網之外，也可用振動板。
傳送帶可清洗，加熱室與干燥室分開，更便于清洗傳送網帶。
根據要求，可在設備底板裝配清掃裝置，將少量掉于底板上的物料刮送到出料端。
根據產量和物料水份不同，可選擇多臺設備串聯使用，以提高產量。
四、應用
適用于顏料、染料等膏狀、糊狀物料預成形后的干燥
適用于高分子聚合物、氧化鐵、鐵酸鹽、氟石、醫藥品、調味料、瓊脂等的化學工業藥品、肥料、飼料等以及各種粒狀、片狀、纖維狀、蛋糕狀物料。
五、技術參數表
|
項目/型號 |
CDG1.2×8 |
CDG1.2×10 |
DWD1.6×8 |
CDG1.6×10 |
CDG2×18 |
CDG2×10 |
|||||
|
干燥面積m2 |
9.6 |
12 |
12.8 |
16 |
16 |
20 |
|||||
|
干燥段長×帶寬 m |
1.2×8 |
1.2×10 |
1.6×8 |
1.6×10 |
2×8 |
2×10 |
|||||
|
單元數 |
4 |
5 |
4 |
5 |
4 |
5 |
|||||
|
使用溫度 ℃ |
50-150 |
||||||||||
|
蒸汽工作壓力 Mpa |
0.2-0.6 |
||||||||||
|
蒸汽耗量 kg/h |
120-250 |
150-375 |
150-375 |
170-470 |
225-600 |
450-1200 |
|||||
|
干燥時間 h |
0.2-1.5 |
0.25-1.5 |
0.2-15 |
0.25-1.5 |
0.2-1.5 |
0.25-1.5 |
|||||
|
蒸發能力 kg/H2o |
60-160 |
80-220 |
75-220 |
95-250 |
100-260 |
120-300 |
|||||
|
裝機容量 kw |
9.25 |
11.75 |
12.55 |
15.75 |
16.55 |
20.75 |
|||||
|
外形尺寸 (L×N×H)m |
9.77×1.5×2.83 |
11.77×1.5×2.83 |
9.77×2.44×2.83 |
11.77×2.24×2.83 |
9.77×2.66×3.50 |
11.77×2.66×3.50 |
|||||
|
重量 kg |
4800 |
5780 |
5400 |
6550 |
6350 |
7800 |
|||||
|
物料名稱 |
顏料 |
鐵酸鹽 |
氧化鐵 |
抗生物質 |
調料 |
飼料 |
|||||
|
干燥面積 m2 |
32 |
16 |
19 |
19.2 |
19.2 |
32 |
|||||
|
物料處理量 kg/h |
312 |
533 |
533 |
1200 |
1200 |
1200 |
|||||
|
物料水份 % |
65 |
60 |
80 |
35 |
35 |
60 |
|||||
|
成品水份 % |
2 |
0.1 |
1.0 |
10 |
10 |
2 |
|||||
|
熱源 |
蒸汽 0.5Mpa |
蒸汽 0.5Mpa |
蒸 0.4Mpa |
蒸汽 0.7Mpa |
蒸汽 0.6Mpa |
蒸汽 0.6Mpa |
|||||
|
熱源消耗量 kg/h |
500 |
600 |
800 |
950 |
|||||||
|
前處理機 |
700 |
900 |
|||||||||
|
材料形狀 |
粉狀 |
粉狀 |
|||||||||
注：部分參數視不同物料設計時有所調整，以設計方案為準。
